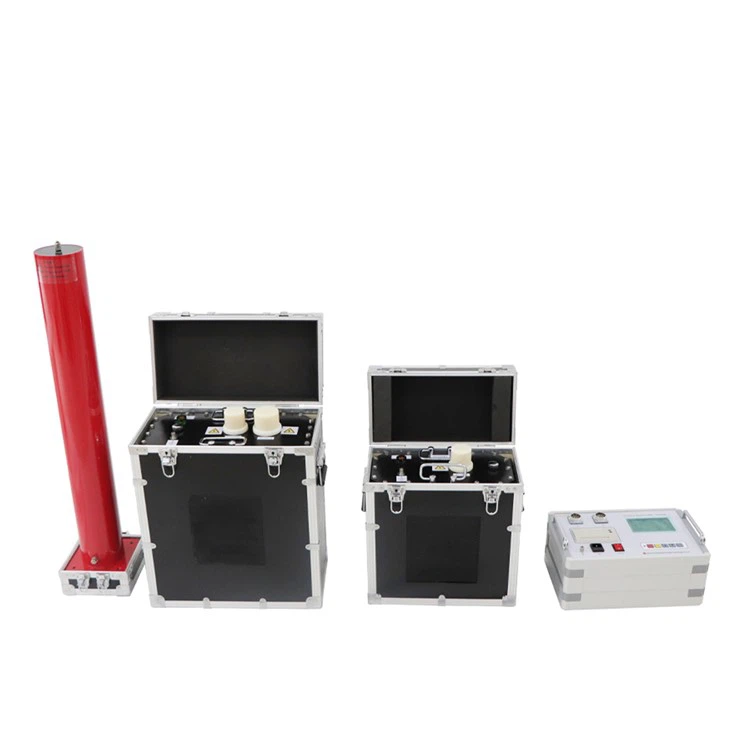

معدات اختبار كابلات VLF

جهد الإدخال

220 فولت ± 10% 50 هرتز ± 1%

درجة حرارة

0-40 درجة

الرطوبة النسبية

أقل من أو يساوي 90%

الجهد الناتج

0-40كيلو فولت 0-70كيلو فولت

تردد الإخراج والقدرة على التحميل

0.1 هرتز: 1.1 درجة فهرنهايت

0.05HZ؛ 2.2 درجة فهرنهايت

0.02 هرتز: 5.5 درجة فهرنهايت

دقة الفولتميتر

أقل من أو يساوي 3%

دقة مقياس التيار الكهربائي

أقل من أو يساوي 5%

نموذج

الجهد المقنن

سعة التحميل

فيوز الطاقة

الوزن المرجعي

الترددات المنخفضة جدًا -30 (30 كيلو فولت)

30 كيلو فولت/20 مللي أمبير

(قيمة الذروة)

{{0}}.1 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت ~ 1.1 درجة فهرنهايت

5A

وحدة التحكم: 4 كجم

الداعم: 25 كجم

{{0}}.05 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت~2.2 درجة فهرنهايت

{{0}}.02 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت~5.5 درجة فهرنهايت

الترددات المنخفضة جدًا -50 (50 كيلو فولت)

50 كيلو فولت/30 مللي أمبير

(قيمة الذروة)

{{0}}.1 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت ~ 1.1 درجة فهرنهايت

7A

وحدة التحكم: 4 كجم

الداعم: 50 كجم

{{0}}.05 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت~2.2 درجة فهرنهايت

{{0}}.02 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت~5.5 درجة فهرنهايت

التردد المنخفض جداً -60 (60 كيلو فولت)

60 كيلو فولت/30 مللي أمبير

(قيمة الذروة)

{{0}}.1 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت

9A

وحدة التحكم: 4 كجم

الداعم 1 (30 كيلو فولت): 25 كجم

الداعم 2 (30 كيلو فولت): 25 كجم

{{0}}.05 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت~1 درجة فهرنهايت

{{0}}.02 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت~2.5 درجة فهرنهايت

الترددات المنخفضة جدًا -80 (80 كيلو فولت)

80 كيلو فولت/30 مللي أمبير

(قيمة الذروة)

{{0}}.1 هرتز، أقل من أو يساوي 0.5 درجة فهرنهايت

12A

وحدة التحكم: 4 كجم

الداعم 1 (30 كيلو فولت): 25 كجم

الداعم 2 (50 كيلو فولت): 50 كجم

رقم

اسم

الكمية

1

0.1 هرتز/30 كيلو فولت صندوق التحكم

1

2

0.1 هرتز/30 كيلو فولت

1

3

0.1μF/30kV مكثف تحويلة

1

4

خط انتاج الجهد العالي 30 ك.ف

1

5

تحويلة خط اتصال بالسعة عالية الجهد

1

6

كابل تحكم خاص

1

7

خط الكهرباء

1

8

الرصاص الأرضي

1 مجموعة

9

قضيب التفريغ 70 كيلو فولت

1

10

10A فتيل الطاقة

10

11

ورق الطابعة

2

12

يدوي

1

13

شهادة

1

14

تقرير التفتيش

1
