مقدمة المنتج

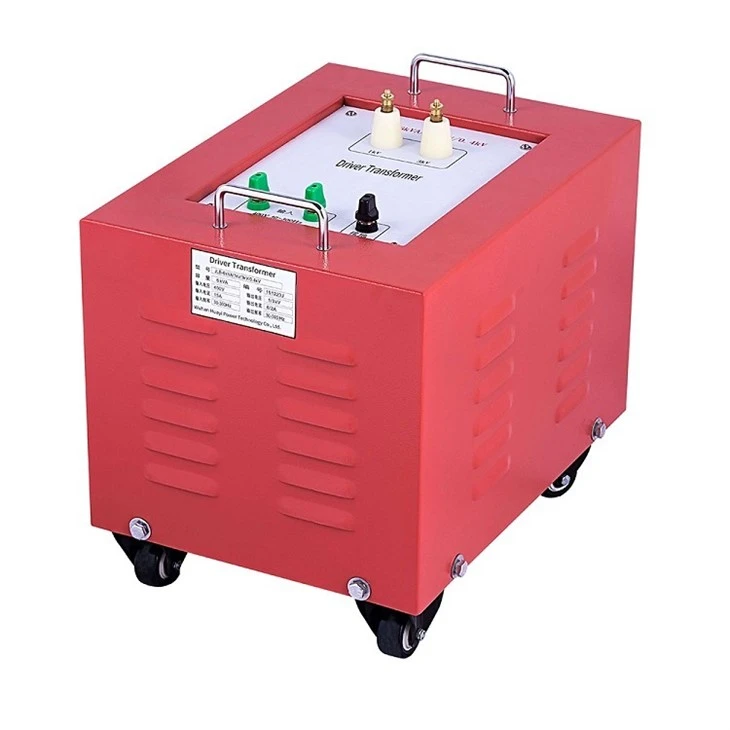

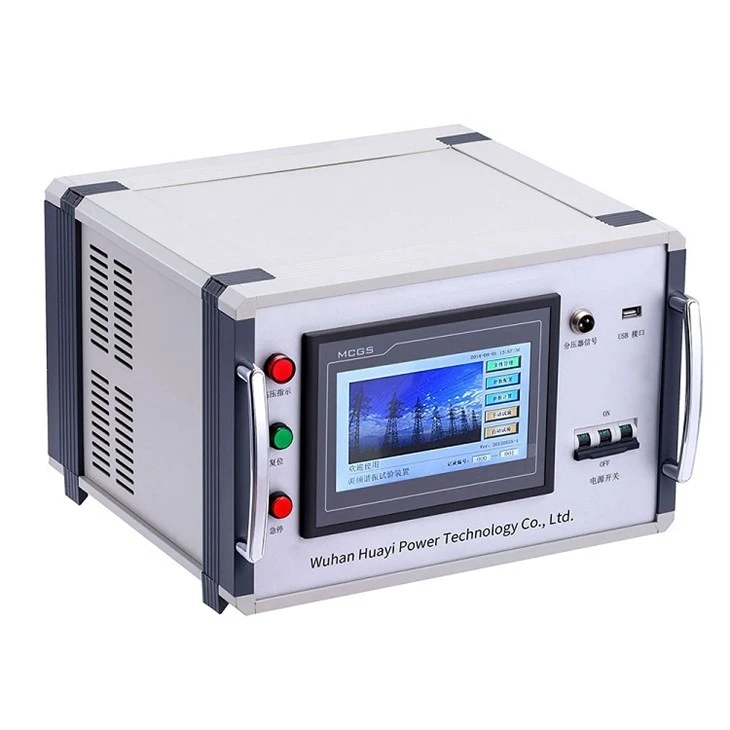

تتكون سلسلة XZB من مصدر طاقة تحويل التردد، ومحول الإثارة، والمفاعل، ومقسم السعة. يشكل المكثف والمفاعل للمعدات التي تم اختبارها طريقة اتصال الرنين المتسلسل. يتم توصيل مقسم الجهد بالتوازي مع المعدات التي تم اختبارها لقياس جهد الرنين كإشارة حماية من الجهد الزائد أيضًا. يقترن خرج طاقة تعديل التردد بدائرة الرنين التسلسلي بواسطة محول الإثارة، مما يوفر قوة الإثارة للرنين المتسلسل. إنه يمارس مبدأ الرنين المتسلسل، ويستخدم محول الإثارة لتحفيز حلقة الرنين المتسلسلة، ويضبط تردد خرج المخرج لجعل محاثة الحلقة L والمعدات المقاسة C في رنين متسلسل، وجهد الرنين هو الجهد المضاف إلى المعدات التي تم اختبارها. تستخدم سلسلة XZB على نطاق واسع في الطاقة الكهربائية والمعادن والبترول والصناعات الكيماوية وغيرها من الصناعات، وتنطبق على السعة الكبيرة واختبار السعة ذات الجهد العالي والاختبار الوقائي.
نظام اختبار الرنين AC
معلمة المنتج
|
درجة حرارة |
-10 درجة -40 درجة |
|
الرطوبة النسبية |
أقل من أو يساوي 95%، بدون تكثيف |
|
ارتفاع |
أقل من أو يساوي 3000 متر |
|
طاقة الإدخال |
ثلاث مراحل 380 فولت، تردد 50 هرتز أو مرحلة واحدة 220 فولت |
|
تردد الإخراج |
20-300هرتز |
|
شكل موجة الجهد |
موجة جيبية، معدل تشويه الموجي<1.0% |
|
وقت العمل |
وقت العمل المستمر 60 دقيقة تحت الحمل المقدر، الجهد الزائد 1.1 مرة، 1 دقيقة |
|
ارتفاع درجة الحرارة |
وقت العمل المستمر 60 دقيقة تحت الحمل المقدر، ارتفاع درجة الحرارة أقل من أو يساوي 65 كيلو |
|
عامل الجودة |
Q أكبر من أو يساوي 30(f=45هرتز) |
|
دقة القياس |
القيمة الفعالة للنظام 1.5 |
|
حساسية تنظيم التردد |
0.1 هرتز |
|
درجة عدم الاستقرار |
＜0.05% |
|
تصنيف الجهد الناتج |
0 ~ 1000 كيلو فولت وأدناه |
|
نطاق التطبيق |
نظام الرنين ذو التردد المتغير للكابل ؛ تردد مولد تحمل معدات اختبار الجهد. المعدات الكهربائية للمحطات الفرعية التي تتحمل نظام اختبار الجهد ؛ نظام تعزيز الرنين لاختبار CVT. |
ميزة المنتج والتطبيق
1. هذا يتحمل معدات الجهد ولديه نظام اختبار صغير الحجم وخفيف الوزن ومحمول.
2. يتطلب هذا النظام ألا يتجاوز الوزن الذي يمكن نقله في الموقع بواسطة شخص واحد 30 كجم، ويمكن نقله بواسطة شخصين يجب ألا يتجاوز 60 كجم، وبالتالي فهو مناسب للعمل في الموقع.
3. يعتمد مصدر الطاقة مصدر طاقة أحادي الطور 220 فولت أو مصدر طاقة أحادي 380 فولت، وهو مناسب لتجميع الطاقة في الموقع.
4. يعتمد المفاعل صب الإيبوكسي الجاف، وهو جميل وموثوق، ومناسب لجميع أنواع الكابلات.
5. تجهيز بتكنولوجيا براءة اختراع منخفضة التوافقية، أقل من 5% من المعايير الدولية، وحماية المحول الرئيسي، المولد، وغيرها من المعدات من التلف التوافقي العالي الجهد.
6. مجهزة بوظيفة مراقبة قيمة الذروة وفقًا للمعايير الدولية، والتي يمكنها مراقبة شكل موجة اختبار الجهد العالي في الوقت الفعلي.
7. سهل التشغيل، شاشة LED كبيرة.
8. باستخدام الطابعة الصغيرة الخاصة بها، يمكنك طباعة بيانات الاختبار وحفظها في أي وقت.
9. التكوين المرن. يمكن اختيار أنواع مختلفة من المفاعلات لتلبية متطلبات العينات المختلفة، لتحقيق متعددة الأغراض وفعالة من حيث التكلفة.

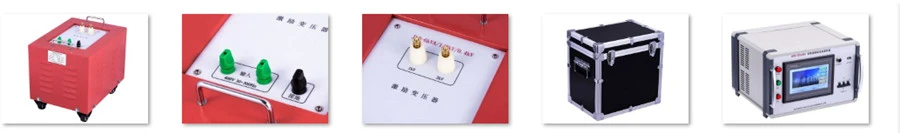

تفاصيل الإنتاج
التعليمات
1. توصيل:التسليم السريع وطريقة النقل المرنة
2. قسط:اختر شروط الدفع وطريقة الدفع التي تناسبك
3. خدمة البيع:24-ساعة اتصال عبر الإنترنت، اختر الطراز المناسب للمعدات وفقًا لطلبك، وقدم أفضل عرض، ودعم التخصيص
4. فترة الضمان:جميع ضمانات جودة الماكينة لمدة عام واحد والدعم الفني مدى الحياة لك. الاستجابة عبر الإنترنت للمشاكل الفنية للعملاء.
