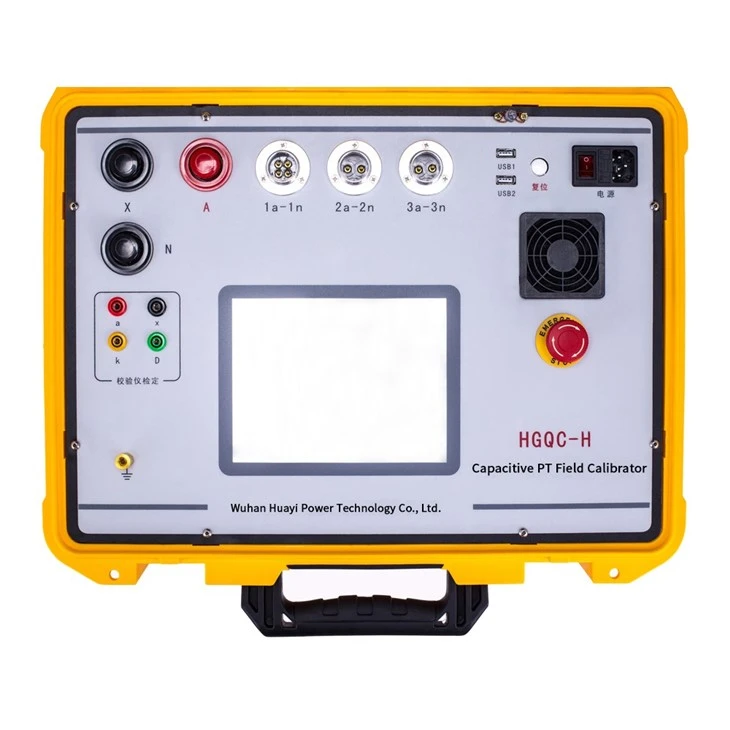

معاير حقل PT بالسعة

1. ليست هناك حاجة لمصدر معزز، محول قياسي، وصندوق تحميل، ويتم اعتماد مبدأ استقراء منحنى تحميل محول الجهد.
2. مع وظائف فحص القطبية والنسبة والأسلاك.
3 أكمل جميع الاختبارات في اتصال واحد، وتحسين كفاءة العمل، وتجنب أخطاء التشغيل، وضمان السلامة.

مقدمة المنتج

عند معايرة خطأ PT وCVT، سيكون سلك الاختبار معقدًا، والمعدات المطلوبة متنوعة وثقيلة جدًا بحيث لا يمكن نقلها في الميدان. يمكن لهذا الاختبار ذو الجهد المنخفض قياس الخطأ الحقيقي تحت الجهد العالي. يمكن لجهاز واحد قياس خطأ PT وCVT.

يتم تغطية قياس PT وCVT بنسبة 6KV/100V، 6KV/ /100V/، 10KV/100V، 10KV/ /100V/،35KV/100V، 35V//100V/،110kV/100V، 110kV//100V/ ، 220 كيلو فولت / 100 فولت و 220 كيلو فولت / / 100 فولت /. إنها تعتمد تكنولوجيا طاقة ترددية مختلفة، تكنولوجيا المنصة العامة، الحمل الوهمي للجهد، محول الجهد الداخلي عالي الدقة وإمدادات الطاقة ذاتية التعزيز، مما يجعلها أكثر ملاءمة وسرعة وكفاءة. مجهزة بنظام WINCE وشاشة ملونة تعمل باللمس، مرئية ومريحة.

معلمة المنتج

حالة العمل

درجة حرارة	5~40C
الرطوبة النسبية	<80%(25C)
ارتفاع	<4500m
تردد الطاقة	50/0.5 هرتز
نوع محول الجهد المراد قياسه	نظم المعلومات الجغرافية الكهرومغناطيسية (PT)، محول الجهد المكثف (CVT)
دقة قياس الخطأ	0.05%
دقة قياس نسبة المقسم	0.50%
دقة قياس سعة المقسم	2%
دقة قياس مقاومة التيار المستمر	0-0.1Ω -> 3%,0.1-50Ω -> 1%

نطاق النسبة

6 كيلو فولت/100 فولت	6KV/√3، /100V/√3
10 كيلو فولت/100 فولت	10 كيلو فولت/√3، /100 فولت/√3
35 كيلو فولت/100 فولت	35 كيلو فولت/√3، /100 فولت/√3
110 كيلو فولت/100 فولت	110 كيلو فولت/√3، /100 فولت/√3
2200 كيلو فولت/100 فولت	220 كيلو فولت/√3، /100 فولت/√3
مستوى الدقة	0.02%

جزء التحقق من المعاير

نطاق الجهد	0-100V (خطأ 0.5%)
فرق النسبة	0.001%-3% (100V)
اختلاف الزاوية	0.00′-50′(100V)
خطأ	▲X=+(2%×X+2%×Yx2d)
القبول	0.1 مللي ثانية-99.9 مللي ثانية
خطأ	▲X=+(2%×X+2%×Yx2d)،▲Y=?(2%×X+2%×Yx2d)
البعد (مم)	496394185 ملم
الوزن (كجم)	14

ميزة المنتج والتطبيق

1. بدون معزز، محول أدوات قياسي، أو علبة تحميل، اعتمد مبدأ طريقة استقراء منحنى الحمل لمحول الجهد. يمكن لجهاز واحد قياس فرق النسبة وفرق الزاوية تحت الحمل الكامل والحمل الخفيف بنسبة 20%، و50%، و80%، و100%، و120% لنظام GIS، وPT، وCVT.

2. يمكن لجهاز واحد قياس الخطأ (نسبة وفرق الزاوية) في PT وCV. قم بقياس نسبة تقسيم جهد السعة في وقت واحد، وقدرة تقسيم الجهد، ونسبة PT المتوسطة، والجهد المتوسط، والمقاومة الحالية، وما إلى ذلك.

3. لديها وظيفة التحقق من القطبية، ونسبة التغيير، والاتصال.

4. أكمل جميع اختبارات الأسلاك في وقت واحد، وتحسين كفاءة العمل، وتجنب الأضرار الشخصية والأضرار الناجمة عن أخطاء التشغيل، وضمان السلامة.

5. اختبار سريع ويحتوي على كمية كبيرة من معالجة المعلومات وسعة تخزين كبيرة (يمكن تخزين ملايين البيانات)، ويحتوي على 16 جيجا بايت من الذاكرة ويمكنه تخزين ملايين مجموعات البيانات.

6. اعتماد تكنولوجيا التردد المتغير، والمعالجة الرقمية، والقدرة القوية على مكافحة التشويش.

7. لا يزيد الجهد الكهربي عن 4KV أثناء الاختبار، ويتم اتخاذ تدابير وقائية مختلفة لضمان السلامة الشخصية وسلامة المعدات وموثوقيتها.

8. سهل التشغيل.

9. مجهزة بنظام WINCE، وتشغيل اللمس الملون، ويمكن تشغيلها عن طريق الماوس، والواجهة مرئية ومريحة.

10. مع منافذ اتصال USB المزدوجة، يمكن استيراد البيانات الداخلية للجهاز إلى قرص U، وهو مناسب جدًا لإدارة البيانات الميدانية. ويمكن تشغيله بواسطة الماوس.

11. باستخدام مخطط الأسلاك الداخلية، اجعل الأمر بسيطًا وبديهيًا. باستخدام أسلاك التحكم في الموقع، يمكن إكمال اختبار الأسلاك بشكل صحيح في وقت واحد ويمكن تقليل وقت الإعداد.

ملحق

رقم	اسم	كمية
1	يستضيف	واحد
2	قابس طيران رباعي النواة مع درع أسود	واحد
3	قابس طيران ثنائي النواة مع درع أسود	واحد
4	سلك الجهد العالي (أحمر)	واحد
5	سلك الجهد العالي (أسود)	واحد
6	سلك نحاس أرضي شفاف	واحد
7	خط الكهرباء	واحد
8	مقطع اختبار	أربعة أحمر وأربعة أسود
9	فيوز 220 فولت	ثلاثة

التعليمات
